Un director de compres d'un proveïdor d'automòbils alemany ens va trucar el juny de 2023 amb un problema que ja havia costat a la seva empresa cinc mesos. El seu anterior proveïdor d'eines va lliurar vuit motlles autònoms per a una família de carcassa de sensors i les eines van funcionar. Però l'equip de producció perdia 6,5 hores cada vegada que necessitava canviar entre variants. Amb 35+ canvis mensuals, les matemàtiques es van fer insuportables: més de 24.000 € al mes en capacitat de premsa perduda, sense comptar el caos de la programació.
Hem reconstruït el programa al voltant d'un únic marc MUD amb insercions intercanviables. La inversió total en eines va baixar de 387.000 € a 136.000 €. Però el nombre que realment importava al seu director d'operacions era diferent: el temps de canvi es va reduir a 23 minuts.
Aquest projecte va canviar la manera de parlar amb els clients sobre l'estratègia d'inserció de motlles. L'estalvi de costos d'eines crida l'atenció a les reunions d'adquisició, però el palanquejament operatiu és el que manté els responsables de fabricació compromesos molt després que es tanqui l'ordre de compra.
L'economia que realment impulsa les decisions
La documentació publicada de DME afirma que el seu sistema Master Unit Die pot reduir els costos d'eines "fins a un 66%". Aquesta xifra apareix a pràcticament tots els articles sobre insercions de motlles. El que aquests articles no esmenten és d'on prové realment aquest 66%.
| Component del cost | 8 motlles autònoms | MUD Frame + 8 Conjunts d'inserció | Diferència |
|---|---|---|---|
| Bases de motlle i components estàndard | €296,000 | €47,000 | -84% |
| Mecanitzat de cavitats i nuclis | €91,000 | €71,000 | -22% |
| Sistema de col·lectors d'{0}}alliberament ràpid | - | €18,000 | +€18K |
| Total | €387,000 | €136,000 | -65% |
L'estalvi es concentra en les bases del motlle, no en el mecanitzat real de la cavitat. Si les vostres peces requereixen una geometria interna complexa, l'enfocament d'inserció només pot estalviar un 30-40% en lloc d'un 66%, perquè encara esteu tallant les mateixes característiques independentment de com estigui configurada l'eina.
El nostre seguiment intern mostra que els clients que avaluen les eines d'inserció només pel preu de compra es perden aproximadament el 60% de l'impacte financer. L'efecte més gran es mostra en l'economia de la producció.
Una premsa de 250 tones que funciona amb 115 €/hora amb càrrega completa gasta 747 € durant un canvi de motlle de 6,5 hores. Realitzeu 35 canvis mensuals i el cost anual d'inactivitat supera els 313.000 €. Reduïu aquest canvi a 25 minuts i la xifra baixa a 16.800 €. El delta paga moltes eines.
No compartim les configuracions específiques de-canvi ràpid que aconsegueixen canvis de menys de 30 minuts en una publicació de bloc. Aquesta conversa requereix entendre el disseny de la vostra premsa, la configuració del col·lector d'aigua i el flux de treball de l'operador. Però el principi és vàlid: si el vostre programa implica més de 20 canvis anuals en múltiples SKU, les matemàtiques operatives solen afavorir les eines d'inserció independentment de la comparació de costos inicials.
Un projecte que vam rebutjar
No totes les aplicacions es beneficien de les insercions de motlle. Entendre quan aquest enfocament falla aclareix quan té èxit.
P2 2024, un fabricant de dispositius mèdics ens va acostar amb el que semblava un territori d'inserció de llibres de text: set variants de connectors de catèter que comparteixen dimensions externes idèntiques, que només es diferencien en la configuració de la rosca interna. Projecció de volum anual: 2,4 milions d'unitats. Estoig clàssic per a un marc de motlle compartit amb nuclis intercanviables.
Hem rebutjat després de revisar l'especificació del material.
La resina estava reforçada amb PEEK amb un 30% de fibra de carboni, processada a 380 graus. La fibra de carboni actua com un compost de tall abrasiu durant la injecció. El nostre model de desgast va indicar que les insercions P20 requeririen la substitució cada 12.000 cicles. Fins i tot H13 endurit a 52 HRC hauria de ser substituït aproximadament cada 180.000 cicles, és a dir, 13+ inserir canvis durant la vida útil del programa.
Cada reemplaçament d'insert en un dispositiu mèdic de classe III activa una re{0}}revalidació parcial segons MDR, amb un cost d'aproximadament 4.200 € en documentació i proves per ocurrència. Multipliqueu-ho en 13 substitucions: 54.600 € de càrrega reguladora que hauria esborrat completament l'estalvi d'eines.
Recomanem set motlles autònoms amb insercions NAK80 reemplaçables només a les zones de rosca d'alt-desgast. Menys elegant, però econòmicament sòlid.
Esmento això perquè massa proveïdors d'eines impulsen solucions d'inserció sense executar projeccions de vida útil contra les especificacions reals de la resina. Si un proveïdor no pot proporcionar estimacions de cicle-de vida útil relacionades amb el grau específic del vostre material, tracteu-ho com un problema de qualificació.
La selecció de material crea un efecte multiplicador
La decisió d'inserció d'acer es propaga a través de tots els costos posteriors del vostre programa. Els equips d'adquisició de vegades tracten això com un detall tècnic que els enginyers han de gestionar. Això és un error. L'elecció del material determina directament l'estabilitat del vostre cost-per-peça durant la producció.
L'acer pre-endurit P20 gestiona la majoria de termoplàstics sense farcir adequadament durant 250.000-300.000 cicles. El material es maquina ràpidament i accepta modificacions de camp quan es produeixen canvis d'enginyeria a mitjan-programa. Hem soldat i re{10}}mecanitzat insercions P20 per a clients els equips de productes dels quals han fet canvis de disseny en la fase final. Aquesta flexibilitat té valor durant les fases de desenvolupament quan les especificacions segueixen sent fluides.
La literatura publicada normalment recomana H13 per a volums "que superin els 500.000 cicles". Els nostres registres de producció expliquen una història diferent. Un niló ple-de vidre al 15% mostrarà una erosió de la porta mesurable a P20 en 40.000 trets, no en 300.000. La porta encara produeix peces funcionals, però la deriva dimensional comença abans del que esperen la majoria dels enginyers d'eines. Si els vostres requisits de qualitat especifiquen toleràncies estrictes a les característiques de-caminos de flux, és possible que necessiteu insercions endurides a llindars de volum molt per sota dels números dels llibres de text.
Un patró de les nostres dades ens va sorprendre: NAK80 supera l'H13 en policarbonat sense farcir malgrat una duresa més baixa. El mecanisme es relaciona amb la politabilitat. NAK80 accepta un acabat superficial més fi que redueix l'adhesió i l'adherència durant l'expulsió. Per a les peces transparents de grau òptic-en què la qualitat de la superfície impulsa les taxes de rebuig, l'elecció del material no es tracta únicament de la resistència al desgast.
Mantenim un seguiment detallat de la vida útil de les insercions a la nostra planta de producció. Aquest conjunt de dades informa les nostres recomanacions, però no publiquem les correlacions específiques entre els tipus de resina i les projeccions de-vida útil del cicle. Aquestes xifres representen anys de dades de producció acumulades i formen part de la nostra proposta de valor d'enginyeria.

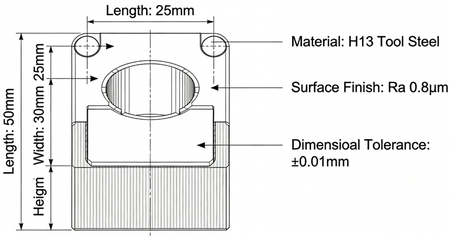

Detalls de disseny que separen les eines funcionals de les eines de problemes
La interfície entre una inserció i la seva butxaca determina si la vostra eina funciona sense problemes o genera problemes de producció crònics. Aquí és on els projectes d'eines fracassen en silenci en lloc de dramàticament.
Hem agafat eines d'altres proveïdors on l'angle d'esborrany de la butxaca d'inserció s'especificava a 0,5 graus. Teòricament adequat per a l'autorització. A la pràctica, l'expansió tèrmica durant la producció fa que l'insert s'uneixi. L'operador força l'eliminació amb una palanca, danya la superfície del testimoni i comencen els problemes de flaix. Un cop es produeix aquest dany, la butxaca requereix un re-mecanitzat o l'eina funciona amb problemes de qualitat constants.
La nostra norma exigeix un esborrany mínim d'1,5 graus a les butxaques d'inserció amb superfícies de testimoni esmolades a Ra 0,4 o millor. El mecanitzat addicional afegeix 800-1.200 € al cost de l'eina. Aquesta despesa evita l'enllaç crònic i el patró de danys a la superfície que veiem a les eines construïdes amb especificacions més baixes.
La complexitat de la gestió tèrmica augmenta amb les configuracions d'inserció. Cada interfície d'inserció-a-butxaca crea una possible discontinuïtat en la transferència de calor. L'any passat, en un projecte de carcassa de connectors, vam mesurar una variació de temperatura de 8 graus a la superfície de la cavitat durant la producció en estat estacionari-. El gradient tèrmic va provocar una deformació que superava l'especificació de planitud de 0,15 mm del client.
La solució requeria un compost d'interfície tèrmica a les butxaques de la inserció, augment de la massa tèrmica al cos de la inserció i 2,3 segons de temps de refredament addicional per cicle. Aquesta ampliació del cicle va afegir 0,0038 € per part en 800.000 unitats anuals: aproximadament 3.040 € en cost de producció anual que no apareixia a la cotització d'eines original.
Compartim aquest exemple perquè els efectes tèrmics de les eines d'inserció sovint sorprenen als clients que esperen que l'eina funcioni de manera idèntica a un disseny convencional. La física és diferent. Comptabilitzar aquestes diferències durant la fase de disseny costa molt menys que descobrir-les durant la qualificació de la producció.
Què determina si l'estratègia d'inserció s'adapta al vostre programa
El marc de decisió no és complicat, però requereix aportacions honestes.
Els programes que executen menys de 500.000 unitats de vida útil en múltiples variants solen afavorir els enfocaments d'inserció. La menor inversió en eines preserva la flexibilitat del capital i la capacitat de modificació retinguda redueix el risc durant les fases de desenvolupament del producte. Els programes orientats a volums superiors a 1,5 milions d'unitats en un sol SKU sovint justifiquen eines dedicades, on la refrigeració optimitzada i el canvi simplificat compensen el cost inicial més elevat.
Les característiques del material interactuen amb aquest llindar de volum de manera que canvien el punt d'encreuament. El contingut de fibra de vidre per sobre del 20% accelera el desgast de les plaquetes i impulsa l'avantatge econòmic cap a motlles endurits dedicats abans. Les resines de productes bàsics sense farcir estenen la viabilitat de la inserció més amunt de la corba de volum.
La freqüència de canvi importa independentment del volum total. Un programa que produeix 200.000 unitats anualment en 15 SKU té una economia diferent a la d'un programa que produeix 200.000 unitats anuals d'una sola part. El primer cas gairebé segur que es beneficia de les eines d'inserció. El segon cas requereix una anàlisi diferent.
La capacitat de canvi de la vostra instal·lació també té en compte. Els sistemes d'inserció aconsegueixen el seu avantatge de temps només quan els operadors poden accedir a les plaquetes sense treure el motlle de la premsa. Si la configuració de la premsa, els protocols de seguretat o el disseny d'eines requereixen l'eliminació de motlles per accedir a la inserció, el benefici del canvi disminueix substancialment.
Treballem aquests factors amb els clients durant el procés de cotització. L'objectiu és fer coincidir la configuració de l'eina amb el vostre context de producció específic en lloc d'utilitzar per defecte qualsevol enfocament basat en principis generals.
Avançar el vostre projecte
Si esteu avaluant les estratègies d'inserció de motlles per a un programa proper, la informació que permet una comparació precisa inclou: la vostra especificació de resina amb el contingut de farciment i la temperatura de processament, el nombre de variants de peces que comparteixen geometria comuna, volum anual per variant i vida total del programa, freqüència de canvi anticipada i toleràncies dimensionals en característiques crítiques.
Oferim recomanacions tècniques preliminars en un termini de cinc dies hàbils després de rebre els fitxers complets del projecte. El lliurament inclou l'anàlisi de costos-{-costa a costat dels enfocaments d'inserció en comparació amb els convencionals, la vida útil estimada de la plaquita basada en l'especificació del material i les projeccions de temps de canvi vinculades al vostre flux de treball de producció indicat.
Per a programes que superin els 150.000 euros en valor d'eines, assignem un enginyer de projecte dedicat per a la discussió tècnica directa. Els programes més petits passen pel nostre grup d'enginyeria d'aplicacions amb escalada especialitzada segons sigui necessari.
Envieu els vostres models 3D en format STEP juntament amb fitxes de material i projeccions de volum a través del nostre portal de consultes tècniques. Aquesta informació bàsica ens permet cotitzar en funció dels vostres requisits reals en lloc de proporcionar intervals que no donen suport a les decisions d'adquisició.
