A motlle d'injecció de plàsticRepresenta la pedra angular de la fabricació moderna, que permet la producció massiva de infinitat de components de plàstic que trobem diàriament. Des de peces d’automoció fins a l’electrònica de consum, la precisió i l’eficiència del modelat per injecció han revolucionat com creem productes plàstics.
Comprendre els fonaments del motlle d'injecció de plàstic

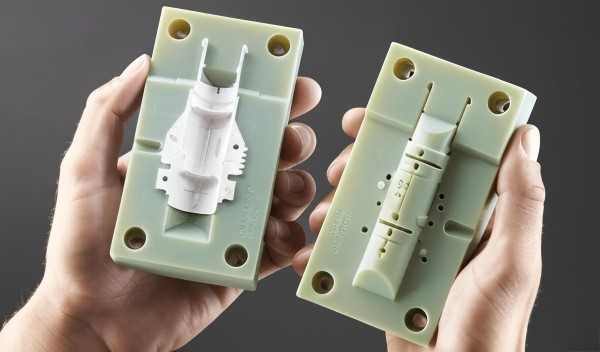

Què és un motlle d'injecció de plàstic?
A motlle d'injecció de plàsticés una eina dissenyada per precisió utilitzada almodelat per injeccióprocés per donar forma fosmaterial plàsticen formes específiques. El motlle consta de dues meitats primàries: les seccions de la cavitat (femenina) i el nucli (masculí), que junts creen la forma desitjada del producte final. Quan es tanquen aquestes meitats, formen un espai buit que defineix la geometria delparts modelat per injecció.

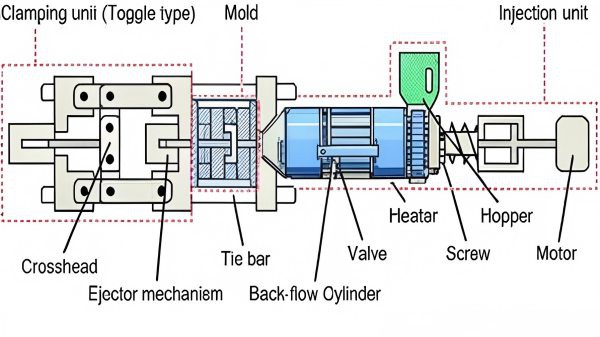

Elmàquina de modelat per injeccióLes forces escalfades i foses de plàstic en aquesta cavitat a alta pressió, on es refreda i es solidifica en la forma desitjada. Aquest procés permet als fabricants produir peces idèntiques amb precisió i consistència excepcionals, cosa que el fa ideal per a les tirades de producció de gran volum.
Components clau dels motlles d'injecció
Modernmotlles d’injecció de plàsticIncorporar diversos components crítics que asseguren un rendiment òptim:

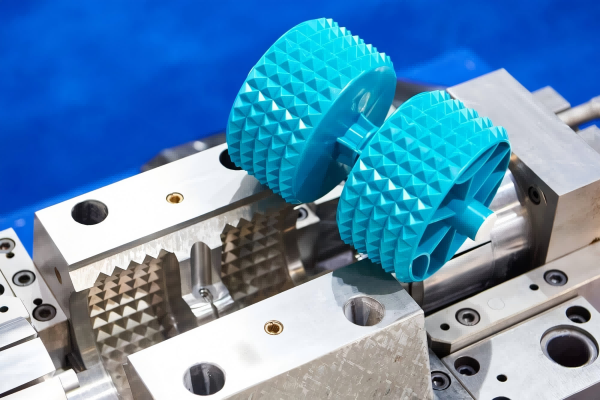

Sistemes de cavitat i nucli: Aquests formen la forma principal de la part, amb la cavitat creant característiques externes i el nucli formant geometries internes. La precisió d’aquests components afecta directament la qualitat de la part i la precisió dimensional.
Sistemes de corredors🔄: Aquests canals guien el plàstic fos des del punt d’injecció fins a les cavitats del motlle. El disseny eficient del corredor minimitza els residus de materials i garanteix un ompliment uniforme de geometries complexes.
Canals de refrigeració: Les línies de refrigeració col·locades estratègicament regulen la temperatura durant tot el cicle de modelat, reduint els temps del cicle i evitant defectes com ara la pàgina de la pàgina o les marques del lavabo.
Sistemes d’expulsió: Aquests mecanismes eliminen de forma segura les parts acabades del motlle sense danys, incorporen pins d'expulsió, mànigues i, de vegades, sistemes pneumàtics o hidràulics.
Tipus i classificacions de motlles d'injecció de plàstic
Motlles monocaverals vs. multi-cavitat
| Tipus de motlle | Avantatges | Les millors aplicacions | Volum de producció |
|---|---|---|---|
| Monocavera | Menor cost inicial, manteniment més fàcil, millor control de qualitat | Prototips, parts grans, producció de baix volum | 1, 000-10, 000 parts |
| Multi-cavitat | Una productivitat més elevada, menor cost per part, ús eficaç de materials | Parts petites, producció de gran volum, béns de consum | 50, 000+ parts |
| Motlles familiars | Costos rendibles per a parts relacionades, costos compartits | Conjunts de components relacionats, conjunts d'automòbils | 10, 000-100, 000 parts |
Sistemes de canal calent vs. corredor fred
Sistemes de Runner HotMantingueu el plàstic fos a temperatura òptima durant tot el procés de lliurament, eliminant els residus i la reducció dels temps de cicle. Aquests sistemes excel·len en la producció de gran volum, on és primordial l'eficiència del material i el ciclisme ràpid.
Sistemes de corredors fredsOferiu un manteniment més senzill i un cost inicial més baix, fent -los adequats per a aplicacions on es facin els residus de material o quan es requereixin canvis de color freqüents.
Materials i consideracions de disseny
Selecció de materials plàstics adequats 🧪

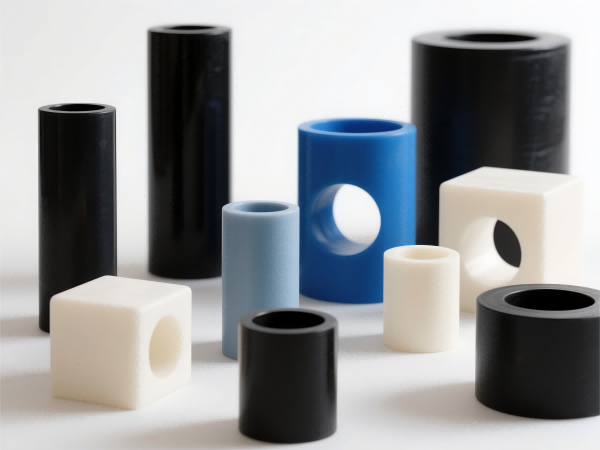

L’elecció dematerial plàsticImpacta significativament el disseny i el rendiment del motlle. Els materials comuns inclouen:
Termoplàstics: ABS, polipropilè, polietilè i poliestirè ofereixen una excel·lent modelació i capacitats de reciclatge. Aquests materials flueixen bé a temperatures moderades i proporcionen un bon acabat superficial.
Plàstic d’enginyeria: El niló, el policarbonat i el POM requereixen temperatures de processament més elevades i dissenys de motlles més robustos, però ofereixen propietats mecàniques superiors.
Materials especialitzats: Els plàstics plens de vidre, els compostos-retornats de la flama i els materials basats en bio presenten reptes únics que requereixen característiques especialitzades de motlles i paràmetres de processament.
Principis de disseny per a un rendiment òptim de motlles
Efectivamotlle d'injecció de plàsticEl disseny incorpora diversos principis fonamentals:
Uniformitat de gruix de paret: Les seccions de paret consistents eviten el refredament diferencial, cosa que pot causar la pàgina de guerra i les tensions internes. El gruix típic de la paret oscil·la entre 1-4 mm segons el material i l'aplicació.
Esborrany Angles📐: lleus taps (normalment 0. 5-2 graus) faciliten l'expulsió de les parts i amplieu la vida del motlle. Les superfícies amb textura requereixen un augment dels angles d’esborrany per evitar que s’enganxin.
Radi de filet: Les transicions arrodonides redueixen les concentracions d’estrès i milloren el flux de materials, especialment importants en les aplicacions d’estrès d’alta estrès.
Procés de fabricació i control de qualitat
El cicle de modelat per injecció

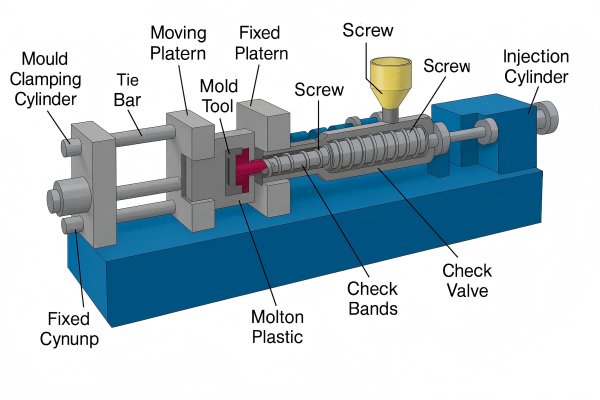

Elmodelat per injeccióEl procés segueix una seqüència precisa:

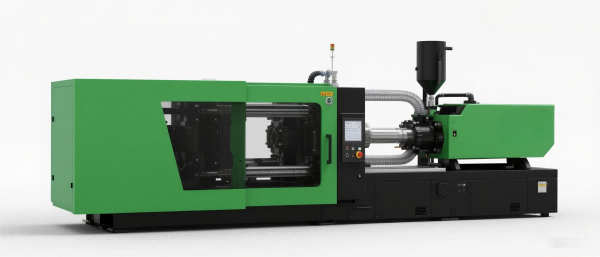

- Afectació: Elmàquina de modelat per injecciótanca les meitats de motlle sota força tremenda (típicament 50-2000 tones)
- Injecció: El plàstic fos s’injecta a la cavitat a alta pressió i velocitat
- Vivenda: La pressió addicional manté la integritat de les parts a mesura que el plàstic comença a refredar -se
- Refrigeració: La part es solidifica dins del motlle, amb el temps de refrigeració que representa 70-80% del temps total del cicle
- Expulsió: S'obre el motlle i s'elimina la part acabada
Garantia de qualitat en el modelat per injecció de plàstic
| Paràmetre de qualitat | Mètode de mesura | Tolerància típica | Impacte en el rendiment |
|---|---|---|---|
| Precisió dimensional | Cmm, pinces | ± 0. 05-0. 2mm | Encaixar i funció |
| Acabat superficial | Profilòmetre | Ra 0. 1-3. 2μm | Aparença, segellat |
| Propietats materials | Proves de tracció, proves d’impacte | ± 5-10% d'especificació | Rendiment mecànic |
| Defectes visuals | Inspecció visual, sistemes automatitzats | Defectes zero per a superfícies de classe A | Satisfacció del client |
Tecnologies de motlles avançades
Modernmodelat per injecció personalitzadaIncorpora tecnologies d’avantguarda:
Modelat multi-shot: Permet la producció de peces amb diversos materials o colors en una sola operació, reduint els costos de muntatge i millorant la integració de peces.
Inseriu el modelat: Combina insercions de metall amb components de plàstic durant el procés de modelat, creant peces híbrides robustes amb una funcionalitat millorada.
Modelat per injecció assistit per gas: Utilitza gas a pressió per crear seccions buides, reduint l'ús de materials i eliminant les marques del lavabo en seccions gruixudes.
Aplicacions i solucions de la indústria
Aplicacions de la indústria de l’automoció 🚗
El sector de l’automoció es basa molt enServeis de modelat per injecció de plàsticPer a components que van des de la retallada interior fins a les aplicacions subterrànies. Les aplicacions crítiques inclouen conjunts de taulers de comandament, panells de portes, sistemes de para -xocs i carcasses electròniques. Aquestes parts han de suportar temperatures extremes, exposició a la UV i estrès mecànic mantenint toleràncies precises.
Electrònica de consum i dispositius mèdics

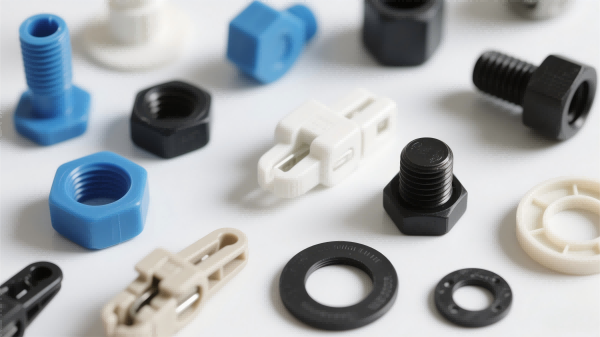

Parts modelat per injeccióEn electrònica requereix estabilitat dimensional excepcional i qualitat de superfície. Les aplicacions mèdiques exigeixen materials biocompatibles i condicions de fabricació de sales netes, amb requisits de validació que poden ampliar els terminis de desenvolupament, però assegurar la seguretat del pacient.
Productes envasos i consumidors
La indústria dels envasos utilitzamotlles d’injecció de plàsticPer a contenidors, tancaments i solucions especialitzades en envasos. Aquestes aplicacions prioritzen l'eficiència de costos, els cicles de producció ràpida i la qualitat constant entre milions de parts.
Anàlisi de costos i factors econòmics
Inversió en desenvolupament de motlles
| Complexitat del motlle | Inversió inicial | Temps de conducció | Vida esperada |
|---|---|---|---|
| Simple (1-2 cavitats) | $5,000-$15,000 | 4-6 setmanes | 100, 000-500, 000 parts |
| Moderat (4-8 cavitats) | $15,000-$50,000 | 6-10 setmanes | 500, 000-1, 000, 000 parts |
| Complex (16+ cavitats) | $50,000-$200,000+ | 10-16 setmanes | 1, 000, 000+ parts |
Rendiment de consideracions d’inversió
Modelat per injecció personalitzadaEls projectes requereixen una anàlisi financera acurada tenint en compte els costos d’eines, els volums de peces, les despeses de materials i els terminis de producció. L'anàlisi de ruptura es mostra normalment avantatges per a volums superiors a 10, 000 parts, amb beneficis significatius de costos que sorgeixen per sobre de les 100, 000 unitats.
Manteniment i resolució de problemes
Estratègies de manteniment preventiu 🔧
El manteniment regular s’esténmotlle de plàsticLa vida i manté la qualitat del producte. Les activitats de manteniment clau inclouen la neteja, la lubricació, la inspecció de components del desgast i la substitució preventiva d’articles d’alt port com ara pins d’exjector i insercions de porta.
Defectes i solucions comunes
Ràfega: L'excés de material al llarg de les línies de separació sol resultar de superfícies de motlles desgastades o pressió d'injecció excessiva. Les solucions inclouen la reforma de motlles i l’optimització de processos.
Trets curts: El farcit incomplet es produeix a causa de la pressió d'injecció insuficient, la ventilació inadequada o la solidificació de materials prematurs. La resolució implica ajustaments de procés i modificacions de motlles potencials.
Deformació de deformació: La distorsió dimensional resulta de refrigeració desigual o tensions internes. Les solucions inclouen la reubicació de la porta, l’optimització del sistema de refrigeració i els canvis de selecció de materials.
Tendències i innovacions futures
Indústria. 0 Integració 🤖
Les tecnologies de fabricació intel·ligents es transformenServeis de modelat per injecció de plàstic. Els sistemes de control en temps real són els paràmetres del procés de seguiment, les necessitats de manteniment i optimitzar l'eficiència de producció. Els algoritmes d’aprenentatge automàtic analitzen dades històriques per prevenir defectes i reduir les taxes de ferralla.
Pràctiques de fabricació sostenibles
Les consideracions mediambientals impulsen les innovacions en materials reciclables, processament eficient energèticament i principis d’economia circular. Les tecnologies de plàstics i reciclatge químic basats en bio estan ampliant les opcions de material alhora que redueixen l’impacte ambiental.
Motlles d’injecció de plàsticSegueix sent fonamental per a la fabricació moderna, permetent una producció eficient de productes innombrables a diverses indústries. L’èxit en aquest camp requereix comprendre interaccions complexes entre materials, disseny, processament i control de qualitat. A mesura que avanci la tecnologia, els fabricants que adopten la innovació mantenint el focus en els principis fonamentals continuaran prosperant en aquesta indústria dinàmica.
L'evolució demotlle d'injeccióIngLa tecnologia continua accelerant, impulsada per les demandes de major eficiència, sostenibilitat i personalització. En mantenir -se informat sobre les tendències emergents i mantenir el compromís amb l’excel·lència de qualitat, els fabricants poden aprofitar aquestes potents eines per crear valor per als clients i la societat.
Glossari
Càries: L’espai buit dins d’un motlle que defineix la forma externa de la part modelada.
Centre: La porció elevada d’un motlle que crea característiques internes i seccions buides a la part modelada.
Angle esborrany: Una lleugera cònica aplicada a superfícies verticals per facilitar l'eliminació de peces del motlle.
Ràfega: Excés de material plàstic que s’escapa de la cavitat del motlle, normalment al llarg de les línies de separació.
Porta: L’obertura a través de la qual el plàstic fos entra a la cavitat del motlle.
Línia de separació: El límit on es troben dues meitats de motlle, sovint visibles com a línia lleugera a la part acabada.
Corredor: Canals que dirigeixen el plàstic fosa des del brot a les cavitats del motlle.
Dossada: El canal principal a través del qual el plàstic entra al motlle de la màquina d'injecció.
Baixar: Una característica que impedeix l'expulsió directa del motlle, que requereix mecanismes especials per a l'eliminació de peces.
Ventilació: Petits canals que permeten que l’aire s’escapi de la cavitat del motlle durant la injecció.
Problemes i solucions comunes de la indústria
Problema: taxes elevades de ferralla a la producció
Solució: Implementar els paràmetres clau del control de processos estadístics com ara la pressió d'injecció, la temperatura i el temps de cicle. Establir límits de control basats en estudis de capacitat i investigar immediatament qualsevol condició fora de control. La programació regular de manteniment i la formació dels operadors redueixen la variació i milloren la coherència. Millora esperada: 30-50% de reducció de les taxes de ferralla en un termini de 6 mesos.
Problema: temps de cicle ampliat reduint la productivitat
Solució: Optimitzar el disseny del sistema de refrigeració mitjançant canals de refrigeració conformals i una transferència de calor millorada. Analitzeu el flux de material mitjançant el programari de simulació de flux de motlle per identificar els colls d'ampolla. Implementa sistemes de corredor calent, si escau per eliminar el temps de refrigeració del corredor. Equilibri de la cavitat per assegurar la finalització simultània. Millora esperada: 15-25% Reducció del temps del cicle.
Problema: Dimensions de la part incoherents a través de les proves de producció
Solució: Establir protocols de validació de processos rigorosos que inclouen el disseny d’experiments (DOE) per identificar variables de procés crítics. Implementar sistemes de control en temps real per a la pressió d'injecció, la temperatura de la fusió i la temperatura del motlle. Creeu procediments operatius normalitzats amb intervals de paràmetres específics i procediments de control de canvis. Millora esperada: 60-80% Reducció de la variació dimensional.
Problema: desgast de motlles prematur i manteniment freqüent
Solució: Actualització a acers d’eines premium amb tractaments superficials adequats com ara recobriments Nitriding o PVD. Implementar programes de manteniment predictiu mitjançant anàlisi de vibracions i imatges tèrmiques. Establir procediments adequats de manipulació de materials per evitar la contaminació. Dissenyar ventilació adequada per evitar les marques de cremades de gas. Millora esperada: 2-3 X augment de l’esperança de vida del motlle.
